TI - TMP007 簡介
TMP007
最近，專案上需要使用紅外線來測量溫度，在網路上拚命的找資料。第一個找到的是 MLX90614，有 Arduino 的模組可以買，相關的程式碼或程式庫都很容易取得，但是感測器太大了，專案的成品太小，只好再找其他的元件。之後，又在網路上看到多年前的報導，所以決定找上 TI 的 FAE，尋問相關的資料，TI 的FAE 建議使用 TMP007 並協助我申請 TI EASYCALEVM ，空間和功能都符合專案的需要，就決定使用 TMP007。

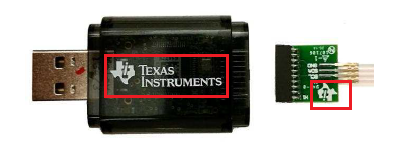

TMP007 Easy Calibration Tool 的實體圖

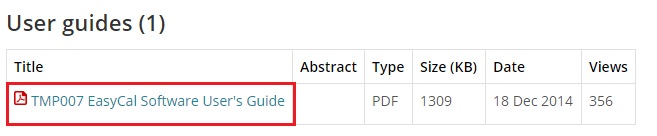

圖片來源 : TMP007 EasyCal User Guide Page #1
圖片來源 : TMP007 EasyCal User Guide Page #5
紅外線測量溫度的原理是因為每個物體都會散發紅外線，溫度愈高，分子活動愈活躍，散發出來的紅外線愈多。紅外線感測器只是採集物體散發出來的紅外線，再轉成電的訊號，取得物體的溫度。
太陽光是以紅外線，可見光及紫外線進入地球，有一半以上都是屬於紅外線，所以要使用紅外線測量溫度，並不建議在室外，並減少太陽光造成的誤差。
紅外線測量溫度的裝置，就有分成兩類：
紅外線感測器只有接收待測物體或裝置散發出來的紅外線，再轉成電的訊號，取得物體的溫度。所以建議感測器和待測物體距離要近，並且在密閉空間會比較準確。相對的價錢也比較低。一般的測量裝置會看到一個紅點，那是鐳射光，為了讓使用者把感測器的窗口對準待測物體。
TMP007 及 MLX90614 一樣都是使用接收物體紅外線的方式，檢測出物體的溫度，所以最好在密閉空間裡，而且距離測量物體不能太遠，才能提高準確度。
紅外線感測器會包含紅外線發射裝置，先把紅外線照射在待測物體或裝置上，使待測物體增加紅外線散發的能量，再使用感測器或攝影機取得紅外線，再轉成電的訊號，再進一步取得物體的溫度。一般使用在開放的空間，測量距離較遠，相對的價格也比較高。
例如：機場的出入境管制站。

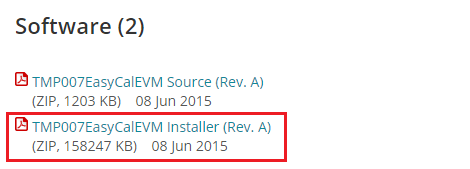

把 TMP007 及 TMP112接在待測裝置上，最好再加入黑色的膠帶密封。再把 TMP Easy Calibration Device 接到 PC USB端，開啟＂TMP007EasyCal＂應用程式。

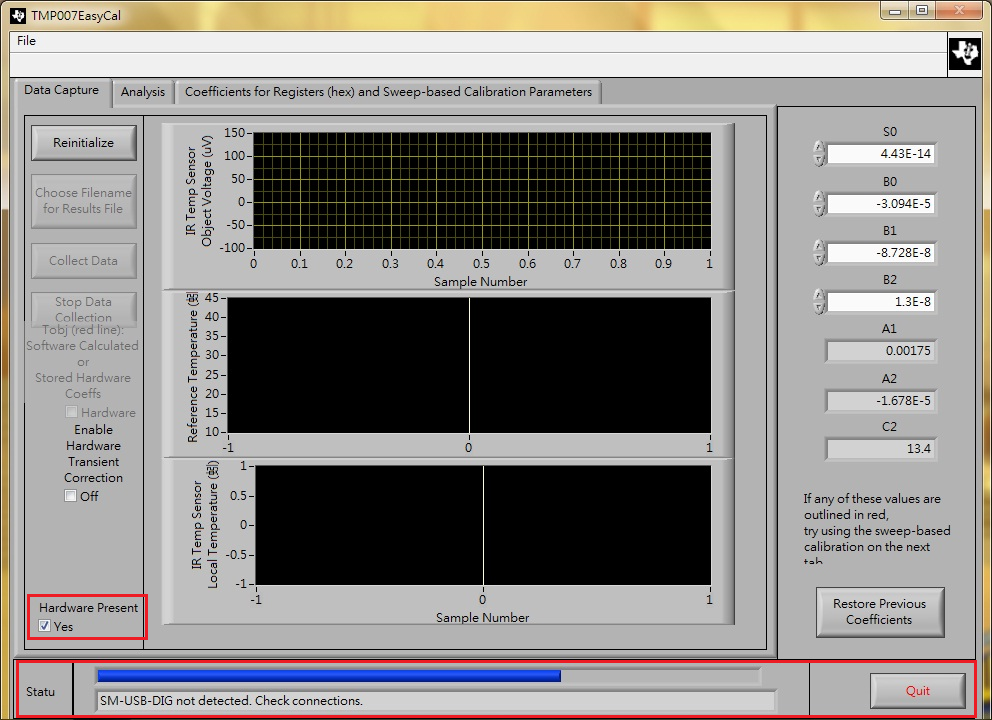

當裝置連接正常的話，就會出現Ｈardware Present “YES”變成淺灰色的畫面，而且畫面下方的狀態列是穩定不變的。
若連接不正常，你就會看見 Ｈardware Present 是深黑色的，而且下方的狀態列是呈現一直在掃描的狀態。
開啟正常後，選擇
 按鈕，輸入檔案的路徑和名字， 選擇 ＂OK＂ 按鈕。畫面就會再多出一個選項。

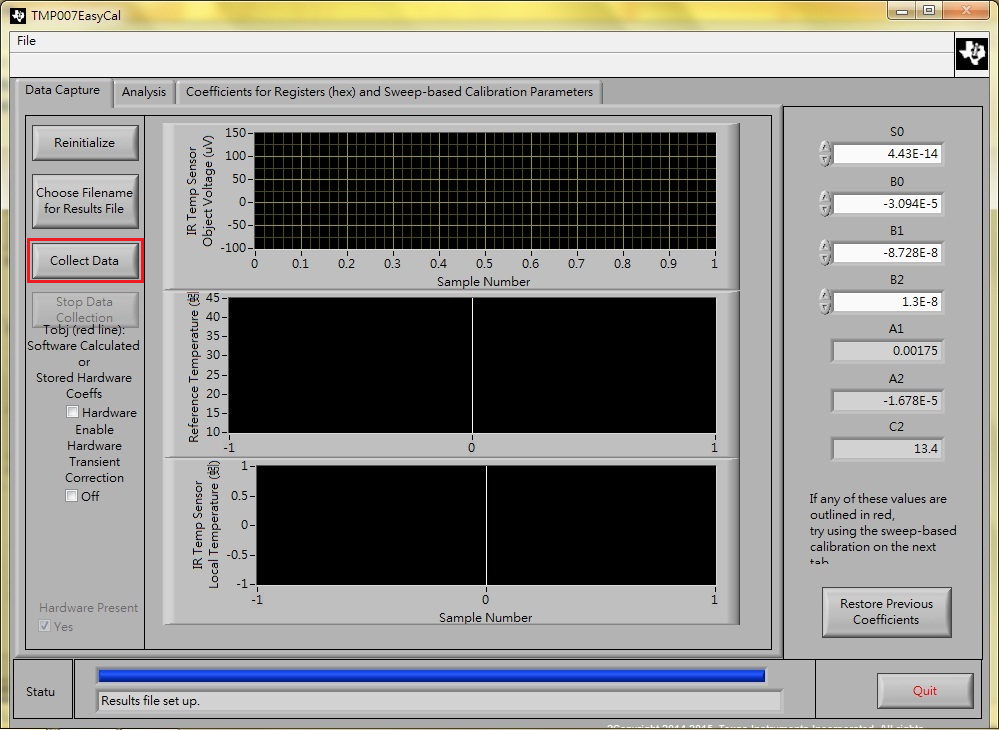

選擇
 按鈕，就開始做溫度感測器的校正，校正時間當然愈久會愈準，當你覺得蒐集夠多的校正資料，就可以使用＂Stop Data Collection＂按鈕，就會有一個校正資料的檔案來做下一次的校正。

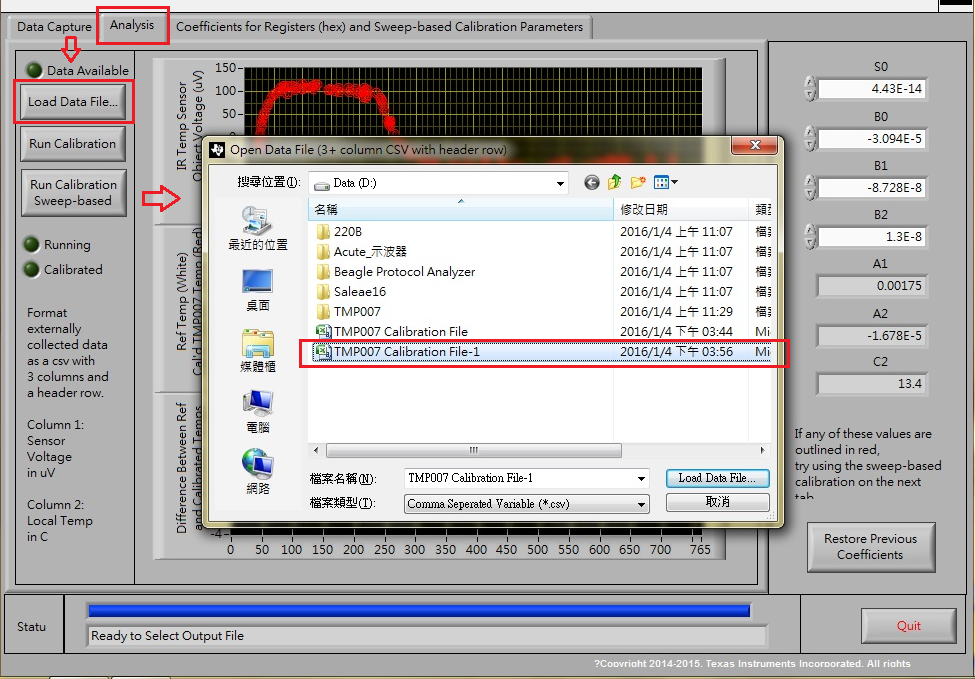

完成取得校正資料之後，再來切到＂Analysis Tab＂應用程式會分析資料，校正溫度感測器的精準度。先選擇
 按鈕，再選擇校正的紀錄檔。
再選擇
 按鈕，校正執行完成之後，得到的參數數據，就會放在右手邊的視窗。

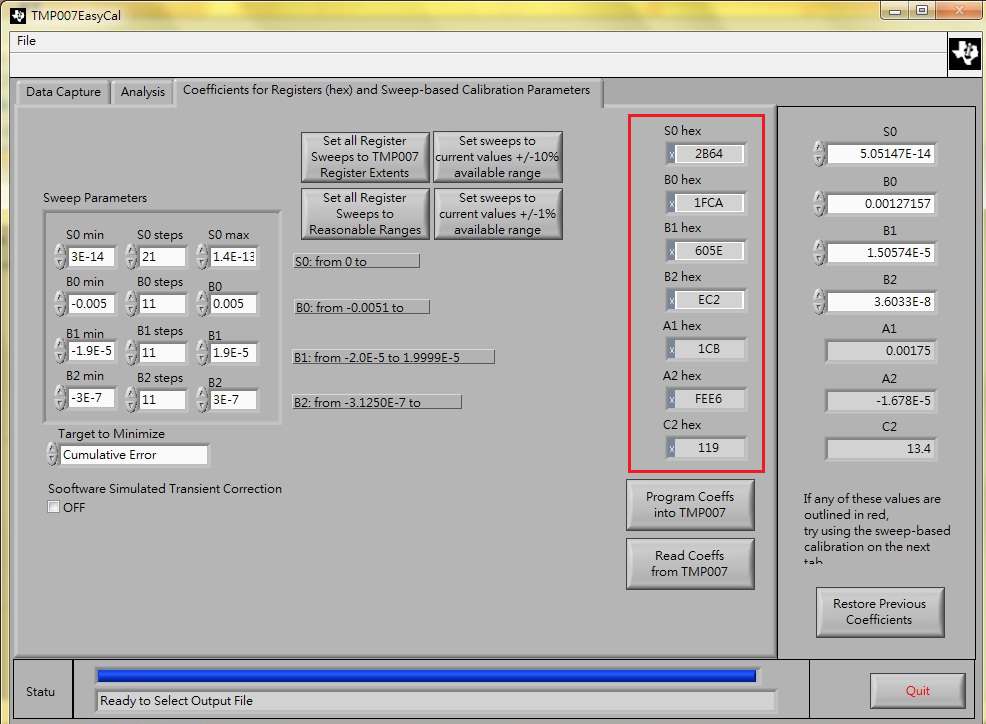

完成資料分析的之後，切換到＂Cofficients for Registers and Sweep-Based Calibration Parameters Tab”，S0 hex - C2 hex 是校正後的數值，也是微處理器用來初始化溫度感測器的參數。
若要把校正後的參數放到 TMP007 實驗的話，就選擇
 按鈕，
就可以使用校正後的參數來量測物體。
|
