EC - MIWU

Multi-Input Wake-Up(MIWU)

MIWU模組用於把 EC 由 Idle mode 中 Wake up 到 Active mode。在 Active Mode 下，Wake up 事件成為ICU的中斷訊號，完成Wake up 的要求工作。

MIMU 的 Wake up 事件的觸發來源可分為內部模組和外部可 Wake up 群組，總共32個觸發事件來源。MIWU察覺任何有效的輸入觸發訊號，若有觸發訊號進來則會產生wake-up 事件的需求，這時wake-up 事件會通知Power Management module(PMC)讓系統離開Idle mode回復Active mode。

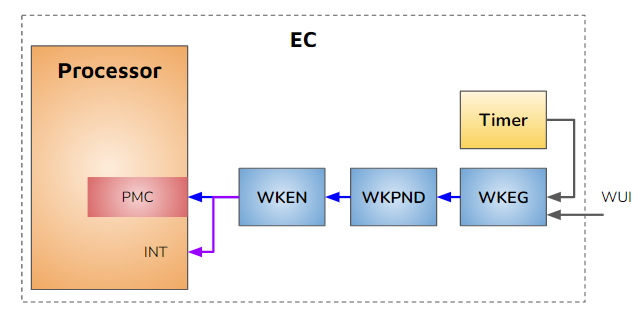

下圖為Wake-up 事件的流程圖

在 wake-up 事件的流程，由觸發訊號產生開始，經 WKEDGn 會先確認中斷是否符合要求(可以設定要求為 Falling Edge/ Rasing Edge/ Any Edge)，當符合要求就把WKPNDn的相對位元設為1，表示有 wake up 事件產生，再經由 WKENn 確認wake up 事件是否為 Enable ，確認為 enable 後，把事件傳送到 Power Management Control Unit [PMC]去通知核心處理器離開 Idle mode。同時，也把事件傳送給 ICU 在 EC 回到 Active 時，處理中斷任務。

MIWU Register

• Edge Detection Register (WKEDG)
• 這個register設為0時，觸發方式為Low to High，設為1時，觸發方式為High – to – Low。
• WKEDGE1 bit 0 ~ bit 7控制WUI 10 ~ WUI 17。
• WKEDGE2 bit 1 ~ bit 7控制WUI 20 ~ WUI 27。
• WKEDGE3 bit 2 ~ bit 7控制WUI 30 ~ WUI 37。
• WKEDGE4 bit 3 ~ bit 7控制WUI 40 ~ WUI 47。
• Pending Register(WKPND)
• 這個register控制是否鎖住發生選擇觸發的狀態與輸入信訊。設為1時，參考輸入的觸發信號，設0時則不參考，這個register只有用software可以控制，用WKPCL register可以清除。
• WKPND1 bit 0 ~ bit 7控制WUI 10 ~ WUI 17。
• WKPND2 bit 1 ~ bit 7控制WUI 20 ~ WUI 27。
• WKPND3 bit 2 ~ bit 7控制WUI 30 ~ WUI 37。
• WKPND4 bit 3 ~ bit 7控制WUI 40 ~ WUI 47。
• WKEN(Enable Register)
• 這個register控制有輸入觸發訊號時的wake-up功能，設為1時，為Enable，設為0時，為Disable。
• WKEN1 bit 0 ~ bit 7控制WUI 10 ~ WUI 17。
• WKEN 2 bit 1 ~ bit 7控制WUI 20 ~ WUI 27。
• WKEN 3 bit 2 ~ bit 7控制WUI 30 ~ WUI 37。
• WKEN 4 bit 3 ~ bit 7控制WUI 40 ~ WUI 47。
• WKPCL(Pending Clear Register)
• 這個register在清除pending bits，是用來避免硬體及軟體在讀寫時有其他可能操作上的衝突，
• WKPCL 1 bit 0 ~ bit 7控制WUI 10 ~ WUI 17。
• WKPCL 2 bit 1 ~ bit 7控制WUI 20 ~ WUI 27。
• WKPCL 3 bit 2 ~ bit 7控制WUI 30 ~ WUI 37。
• WKPCL 4 bit 3 ~ bit 7控制WUI 40 ~ WUI 47。

Power Wake Up 範例

• Power button function diagram

• Power button H/W Pin definition

Power button Pin GPIO01 – 查詢table 9 MIWU Input為UI21,Interrupt Name為INT 30，查詢table15得知INT 30的Source為External和MIWU，因為Power Button為外部中斷，所以一開始H/W就要定義為External。

• Power button wake up function setting process
• Enter Idle Setting -
• 清除Pending Event – WKPCLn = 0xFF
• 設定Edge Trigger to (HIGH-TO-LOW) – WKEDG2.1 = 1
• 啟動Wake-up功能 – WKEN2.1 = 1
• 啟動中斷向量服務 – IENAM1.E = 1
• Exit Idle Setting –
• 取消Wake-up功能 – WKEN2.1 = 0
• 清除Pending Event – WKPCL2 = 0xFF
