Atmel Tiny 88 Single-wire Software UART

1. Introduction

Single-wire Software UART 的特性：

• 使用軟體開發的 UART
• 半雙工單線傳輸
• 使用中斷驅動事件
• 支援傳輸速度為 9600@1MHz 的系統時脈
• 所有的 AVR 晶片所需要的外部中斷及一個 8-bit 的計數比較器

UART 的資料傳送和資料接收是使用分開的線路(兩條線路)來完成。Single-wire UART 是使用同一條線路來做資料的傳送和接收，價位上相對便宜但是傳輸速度就不能太快只能做半雙工的傳輸，同一時間，只能做資料的傳送或接收，這份資料將會描述 single-wire UART 如何開發，兩個裝置之間半雙工傳輸的協議。需要選擇一個據有外部中斷旳 GPIO 和據有中斷的計數器。

UART 的簡介：

• Frame -

UART protocol 是一個非同步的串列傳輸標準，資料是採用循序傳送的，一次一個位元。一般的傳送資料組包含 8 個位元的資料，一個啟動位元和兩個結束位元所組成。使用者可以自己定義不同的資料組，資料位元可以由 5 到 9 個位元，一個同位位元或一個結束位元。

• Transmission -

資料傳輸的開始由傳輸端送出 start 位元(把資料線拉 Low，並保持一個位元的傳輸時間)。接收者偵測到 start 位元(資料線由 High 轉成 Low 時的觸發，開啟接收者的同步程序，資料由最低的位元開始傳送。

傳送者必須要先採樣資料，確定資料的結束位元已經傳送結果，如果有裝置正在接收中，資料傳送將不會被啟動。 Error Flag 是指傳輸者送出 High 的資料，但是有輸送者的中斷，造成接收者卻收到 Low 的資料。

• Reception -

資料接收由偵測到 start 位元開始，接收資料準位採樣設定在位元傳輸時間的中心點，所以第一筆資料的採樣時間是在 start 位元偵測 (High 轉成 Low) 後的 1.5 位元時間(一個完整 start 位元時間加上第一筆資料的半個位元時間)。經過多數的硬體驗証，在中心點採樣比較能接收到正確的資料。

Baud rate 是指 UART 的傳輸速度，也就是每秒可以傳送的位元數，這些位元數不只算資料位元，還包含了啟動及結束位元，所以要計算有效資料傳送量時，需要再扣除啟動和結束位元。傳送者和接收者必須協議出相同的 Baud rate 否則資料無法同步。一般使用的 Baud rate 為 4800，9600，19200，28800 和 38400。

• Error Condition -

<情況一>

兩個裝置的 Baud rate 相差太多，資料無法同步。Baud rate 的基礎是系統時脈，若使用內部的 RC 振盪器建議要先經過校正。

<情況二>

接收資料緩衝器只有一個 Byte 的空間，如果前一筆資料還沒有被讀取前，又接收到一筆新的資料，舊的資料會被新的資料覆蓋，產生 data overflow，並設定 overflow flag。針對這個情況可以降低 UART baud rate，增加資料緩衝空間，或縮短接收函式的處理時間。

<情況三>

如果資料線受到雜訊產生一個 Low 的脈衝，AVR 就會偵測到 start 位元，同時啟動接收，如果在 start 位元的採準資料為 High 的話，AVR 就會結束資料傳輸，並且不儲存這筆雜訊。但是若雜訊持持 Low 超過一個位元時間，雜訊就會被認定為資料處理。

<情況四>

在資料傳送時間，雜訊產生一個 Low 的脈衝。根據這種情況，建議使用同位位元(奇同位或偶同位) 增加資料的正確性。

<情況五>

當主程式和中斷服務程式都要執行 UART 的傳輸，而且中斷服務程式使用不同的傳輸頻率，會造成主程式 UART 的傳輸失敗。根據這種情況，建議使用Master / Slave 的設定，Slave 只有 Master 要求讀取資料時，才傳送資料。

就可以預防兩個裝置都要傳送資料的情況。若 Slave 裝置發生錯誤要通知 Master 的話，可以把資料線拉 Low 一段時間，Master 偵察到後也會設定 error flag。直到 Slave 錯誤解除把資料線放到，傳輸才能恢復正常。

程式碼說明：

• Baud rate 設定 -

Baud rate 設定會使用到一個 8-bit 計時/計數器，需要工作在 Clear Timer on Compare mode (CTC) 並且在計數值和預設比較值相同時，產生一個中斷。預設比較值會根據系統時脈及系統時脈除頻器來決定。計數值由零開始。

/**

 * Baud rate settings (WAIT_ONE - PRESCALER):

 * Baud Rate     1MHz      2Mhz      4MHz      8MHz

 * 4800     207 - 1    51 - 8   103 - 8   (207 - 8)

 * 9600     103 - 1   207 - 1    51 - 8   103 - 8

 * 19200       NA      103 - 1   207 - 1    51 - 8

 * 28800       NA         NA     138 - 1    34 - 8

 * 38400       NA         NA     103 - 1   207 - 1

 * Please note that the UART consumes about all CPU resources

 * when WAIT_ONE*PRESCALER<100.

 */



#if (F_CPU == 1000000)

/**

 * Half bit period compare setting.

 * See the application note for calculation of this value.

 * Make sure timer prescaler is set to the intended value.

 */

#define WAIT_ONE          103

/* Prescaler setting. Must be set according to the baud rate setting. */

#define PRESCALER         1

#elif (F_CPU == 2000000)

/* Half bit period compare setting. See the application note for calculation

 * of this value. Make sure timer prescaler is set to the intended value.

 */

#define WAIT_ONE          207

/* Prescaler setting. Must be set according to the baud rate setting. */

#define PRESCALER         1

#elif (F_CPU == 4000000)

#define WAIT_ONE          103

#define PRESCALER         1

#endif

Baud rate 的設定值

比較值的設定值

Error Calibration 值

Baudrate		4800	9600	19200	28800	38400
1MHz	Prescaler	1	1	N/A	N/A	N/A
	Compare	207	103	N/A	N/A	N/A
	Error	-0.16%	-0.16%	N/A	N/A	N/A
2MHz	Prescaler	8	1	1	N/A	N/A
	Compare	51	207	103	N/A	N/A
	Error	-0.16%	-0.16%	-0.16%	N/A	N/A
4MHz	Prescaler	8	8	1	1	1
	Compare	103	51	207	138	103
	Error	-0.16%	-0.16%	-0.16%	-0.08%	-0.16%
8MHz	Prescaler	8	8	8	8	1
	Compare	207	103	51	34	207
	Error	-0.16%	-0.16%	-0.16%	-0.82%	-0.16%

其中，8 位元計數器的中斷服務程式沒有完成前，中斷旗標不會被清除，中斷就不會產生，所以在選用 baud rate  時，需要確認中斷服務程式所需的時間。

• Hardware 設計 -

• single-wire 接腳需要使用外部 pull-up。因為 AVR 的內部阻抗約 15-40KΩ，無法做高速傳輸，而且 UART 需要 -15V 到 15V 的工作電壓，所以建議使用外部 pull-up 到外部的工作電壓。
• single-wire 要能設為 Open-collector 的輸出。
• single-wire 在接收到資料時，需要可以產生中斷。

/* UART interrupt vectors definitions. */

/* UART external interrupt vector. Make sure this is in accordance

to the defined UART pin. */

#define SW_UART_EXTERNAL_INTERRUPT_VECTOR       INT1_vect

/* UART compare interrupt vector. */

#define SW_UART_TIMER_COMPARE_INTERRUPT_VECTOR  TIMER0_COMPA_vect

• Register 說明 -

• SW_UART_TX_BUFFER_FULL - 資料已準備好要傳送，設定為1。使用 SW_UART_transmit 函式來傳送資料。
• SW_UART_RX_BUFFER_FULL - 接收到有效的資料，設定為1。使用 SW_UART_Receive 函式來接收資料。
• SW_UART_RX_BUFFER_OVERFLOW - 接收緩衝器發生資料 Overflow，設定為1。
• SW_UART_FRAME_ERROR - 接收到 start bit 的準位是 High 或者 stop bit 準位為 Low 的資料。
• UART counter - 提供給 UART driver 軟體來控制狀態並且得知位元是要傳送或接收。

• UART Function 說明 -

• SW_UART_Enable - 啟動 SW UART 功能

• SW_UART_Transmit - SW UART 傳送功能

• SW_UART_Receive - SW UART 接收功能

• External_SW_UART_ISR - INT0 的中斷服務程式

• Timer_Compare_SW_UART - CTC 的中斷服務程式，其中 UART Tansmit Handler 和 UART Receive Handler 在下方會有詳細的流程圖。

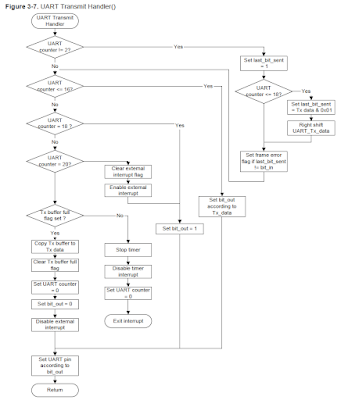

• UART Transmit Handler 的流程 -

• UART Receive Handler 的流程

2. SampleCode

程式碼是 download AVR274 sample code，因為設計上不同做了一些修改。

• 我的板子使用的外部中斷是 INT1，sample code 是 INT0。
• 我使用的晶片的 Tiny88，有些暫存器名字不同，更改成 Tiny88 暫存器。
• 編譯器使用 Atmel Studio v7，修改部分宣告語法。

下載 SampleCode

3. Reference Document

• doc8008.pdf - ATtiny 88 datasheet
• AVR274.pdf - AVR274 : Single-wire Software UART on tinyAVR and megaAVR devices
